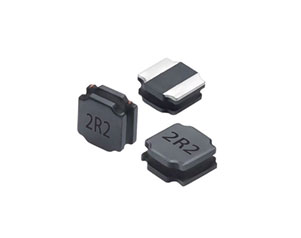

贴片磁胶电感SXNR4012系列
磁胶屏蔽电感是一种常见的电子元件，它通过在电感线圈外部覆盖层磁胶屏蔽材料来实现屏蔽效果。磁胶屏蔽材料通常是一种具有良好绝缘性能和导电性能的胶体物质，它能够有效地阻止外界电磁干扰信号对电感的影响，从而提高电感的工作稳定性和可靠性。磁胶电感特性,采用磁性胶水涂敷结构，极大的减小了蜂鸣声音；直接在铁氧体磁芯上金属化电极，抗跌落冲击强，经久耐用；闭合磁路结构设计，漏磁少，抗EMI能力强；同等尺寸条件下，额定电流相比传统功率电感高出30%。
图文详情
规格参数表
产品型号 | 尺寸(LxWxH)mm | 电感量μH | 直流电阻Ω | 额定电流A |
SXNR4012SR82NT | 4.0×4.0*1.2 | 0.82 | 0.065 | 3.02 |
SXNR4012S1R0NT | 4.0×4.0*1.2 | 1 | 0.065 | 2.6 |
SXNR4012S1R5NT | 4.0×4.0*1.2 | 1.5 | 0.085 | 2.1 |
SXNR4012S1R8NT | 4.0×4.0*1.2 | 1.8 | 0.104 | 2.12 |
SXNR4012S2R2NT | 4.0×4.0*1.2 | 2.2 | 0.104 | 1.76 |
SXNR4012S2R7NT | 4.0×4.0*1.2 | 2.7 | 0.117 | 1.9 |
SXNR4012S3R3NT | 4.0×4.0*1.2 | 3.3 | 0.143 | 1.72 |
SXNR4012S3R6NT | 4.0×4.0*1.2 | 3.6 | 0.143 | 1.2 |
SXNR4012S4R3NT | 4.0×4.0*1.2 | 4.3 | 0.182 | 1.58 |
SXNR4012S4R7NT | 4.0×4.0*1.2 | 4.7 | 0.163 | 1.15 |
SXNR4012S5R1NT | 4.0×4.0*1.2 | 5.1 | 0.201 | 1.55 |
SXNR4012S5R6NT | 4.0×4.0*1.2 | 5.6 | 0.182 | 1 |
SXNR4012S6R8MT | 4.0×4.0*1.2 | 6.8 | 0.257 | 0.85 |
SXNR4012S100MT | 4.0×4.0*1.2 | 10 | 0.345 | 0.8 |
SXNR4012S120MT | 4.0×4.0*1.2 | 12 | 0.377 | 0.66 |
SXNR4012S150MT | 4.0×4.0*1.2 | 15 | 0.442 | 0.56 |
SXNR4012S180MT | 4.0×4.0*1.2 | 18 | 0.611 | 0.55 |
SXNR4012S220MT | 4.0×4.0*1.2 | 22 | 0.763 | 0.46 |
SXNR4012S270MT | 4.0×4.0*1.2 | 27 | 0.936 | 0.5 |
SXNR4012S330MT | 4.0×4.0*1.2 | 33 | 1.053 | 0.42 |
SXNR4012S360MT | 4.0×4.0*1.2 | 36 | 1.170 | 0.4 |
SXNR4012S390MT | 4.0×4.0*1.2 | 39 | 1.430 | 0.55 |
SXNR4012S470MT | 4.0×4.0*1.2 | 47 | 1.430 | 0.35 |
SXNR4012S560MT | 4.0×4.0*1.2 | 56 | 1.625 | 0.33 |
SXNR4012S680MT | 4.0×4.0*1.2 | 68 | 2.535 | 0.38 |
SXNR4012S820MT | 4.0×4.0*1.2 | 82 | 2.782 | 0.28 |
SXNR4012S101MT | 4.0×4.0*1.2 | 100 | 2.873 | 0.25 |
