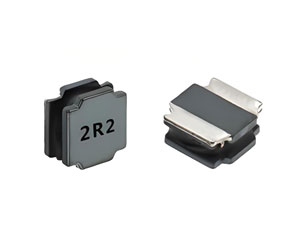

贴片磁胶电感SXNR252012系列
磁胶屏蔽电感是一种常见的电子元件，它通过在电感线圈外部覆盖层磁胶屏蔽材料来实现屏蔽效果。磁胶屏蔽材料通常是一种具有良好绝缘性能和导电性能的胶体物质，它能够有效地阻止外界电磁干扰信号对电感的影响，从而提高电感的工作稳定性和可靠性。磁胶电感特性,采用磁性胶水涂敷结构，极大的减小了蜂鸣声音；直接在铁氧体磁芯上金属化电极，抗跌落冲击强，经久耐用；闭合磁路结构设计，漏磁少，抗EMI能力强；同等尺寸条件下，额定电流相比传统功率电感高出30%。
图文详情
规格参数表
产品型号 | 尺寸(LxWxH)mm | 电感量μH | 直流电阻Ω |
SXNR252012SR47NT | 2.5×2.0*1.2 | 0.47 | 0.061 |
SXNR252012SR68NT | 2.5×2.0*1.2 | 0.68 | 0.074 |
SXNR252012S1R0NT | 2.5×2.0*1.2 | 1 | 0.090 |
SXNR252012S1R2NT | 2.5×2.0*1.2 | 1.2 | 0.129 |
SXNR252012S1R5NT | 2.5×2.0*1.2 | 1.5 | 0.147 |
SXNR252012S2R2NT | 2.5×2.0*1.2 | 2.2 | 0.153 |
SXNR252012S2R7MT | 2.5×2.0*1.2 | 2.7 | 0.153 |
SXNR252012S3R3MT | 2.5×2.0*1.2 | 3.3 | 0.239 |
SXNR252012S3R6MT | 2.5×2.0*1.2 | 3.6 | 0.264 |
SXNR252012S4R3MT | 2.5×2.0*1.2 | 4.3 | 0.348 |
SXNR252012S4R7MT | 2.5×2.0*1.2 | 4.7 | 0.377 |
SXNR252012S5R1MT | 2.5×2.0*1.2 | 5.1 | 0.377 |
SXNR252012S5R6MT | 2.5×2.0*1.2 | 5.6 | 0.500 |
SXNR252012S6R2MT | 2.5×2.0*1.2 | 6.2 | 0.538 |
SXNR252012S6R8MT | 2.5×2.0*1.2 | 6.8 | 0.542 |
SXNR252012S7R5MT | 2.5×2.0*1.2 | 7.5 | 0.581 |
SXNR252012S8R2MT | 2.5×2.0*1.2 | 8.2 | 0.611 |
SXNR252012S9R1MT | 2.5×2.0*1.2 | 9.1 | 0.658 |
SXNR252012S100MT | 2.5×2.0*1.2 | 10 | 0.690 |
SXNR252012S120MT | 2.5×2.0*1.2 | 12 | 0.690 |
SXNR252012S150MT | 2.5×2.0*1.2 | 15 | 1.075 |
SXNR252012S220MT | 2.5×2.0*1.2 | 22 | 1.591 |
