贴片一体成型电感SX0530 规格书下载

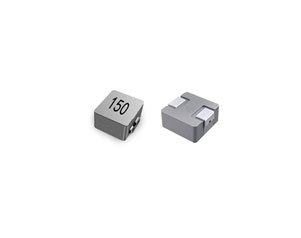

贴片一体成型电感SX0530系列

一体成型电感包括座体和绕组本体,即将绕组本体埋入金属磁性粉末内部进而压制铸造而成,SMD引脚为绕组本体的引出脚直接成形于座体表面 ,主要解决在大电流的条件下长期稳定工作,较传统电感更小的漏感,一体成型电感特性,结构可避免发生噪音;全封闭结构磁屏蔽效果好,可有效降低电磁干扰;精准尺寸,持久防锈;大电流可确保耐电流电感值降幅平顺;工作频率范围高达1MHz以上;低损耗,低直流电阻。

图文详情

规格参数表

产品型号

尺寸(LxWxH)mm

电感量μH

直流电阻Ω

额定电流A

SX0530HP-R47MT

5.2×5.5×3.0

0.47

0.0095

8

SX0530HP-R68MT

5.2×5.5×3.0

0.68

0.013

7

SX0530HP-1R0MT

5.2×5.5×3.0

1

0.015

12

SX0530HP-1R5MT

5.2×5.5×3.0

1.5

0.022

10

SX0530HP-2R2MT

5.2×5.5×3.0

2.2

0.03

9

SX0530HP-3R3MT

5.2×5.5×3.0

3.3

0.038

7

SX0530HP-4R7MT

5.2×5.5×3.0

4.7

0.07

6

SX0530HP-6R8MT

5.2×5.5×3.0

6.8

0.1

5

SX0530HP-100MT

5.2×5.5×3.0

10

0.145

3.5
