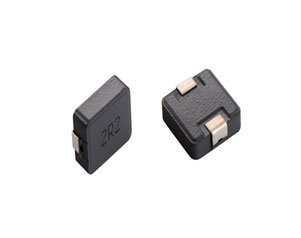

贴片一体成型电感SX0640系列
一体成型电感包括座体和绕组本体，即将绕组本体埋入金属磁性粉末内部进而压制铸造而成，SMD引脚为绕组本体的引出脚直接成形于座体表面 ，主要解决在大电流的条件下长期稳定工作，较传统电感更小的漏感，一体成型电感特性，结构可避免发生噪音；全封闭结构磁屏蔽效果好，可有效降低电磁干扰；精准尺寸，持久防锈；大电流可确保耐电流电感值降幅平顺；工作频率范围高达1MHz以上；低损耗，低直流电阻。
图文详情
规格参数表
产品型号 | 尺寸(LxWxH)mm | 电感量μH | 直流电阻Ω | 额定电流A |
SX0640P-R47MT | 6.6×7.6×4.0 | 0.47 | 0.0036 | 15 |
SX0640P-R68MT | 6.6×7.6×4.0 | 0.68 | 0.0058 | 10 |
SX0640P-1R0MT | 6.6×7.6×4.0 | 1 | 0.0066 | 9 |
SX0640P-1R5MT | 6.6×7.6×4.0 | 1.5 | 0.0108 | 8 |
SX0640P-2R2MT | 6.6×7.6×4.0 | 2.2 | 0.013 | 7 |
SX0640P-3R3MT | 6.6×7.6×4.0 | 3.3 | 0.018 | 6.5 |
SX0640P-4R7MT | 6.6×7.6×4.0 | 4.7 | 0.024 | 6 |
SX0640P-6R8MT | 6.6×7.6×4.0 | 6.8 | 0.049 | 5 |
SX0640P-8R2MT | 6.6×7.6×4.0 | 8.2 | 0.07 | 4 |
SX0640P-100MT | 6.6×7.6×4.0 | 10 | 0.07 | 3.5 |
SX0640P-150MT | 6.6×7.6×4.0 | 15 | 0.077 | 3 |
SX0640P-220MT | 6.6×7.6×4.0 | 22 | 0.117 | 2.5 |
SX0640P-330MT | 6.6×7.6×4.0 | 33 | 0.196 | 2 |
