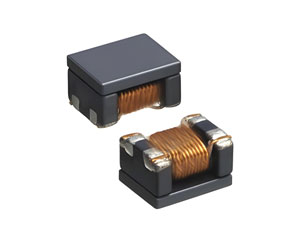

贴片共模电感ACM4520系列
绕线式共模扼流器
有效防止高频共模噪声
30Ω~2200Ω 可选用于不同的噪声水平和信号频率
焊接性能强
工作温度：-40℃～+125℃
广泛应用于各种电子产品、多媒体设备，笔记本电脑的LVDS线、音频线、车载动力传速的DC电源线的共模噪音抑制
图文详情
规格参数表
产品型号 | 尺寸 | 直流电阻 | 阻抗 Ω | 额定电流 | 直流额定电压 |
ACM4520F-122 | 4.7x4.5x2.3 | 0.074 | 1200 | 2.0 | 50 |
ACM4520F-142 | 4.7x4.5x2.3 | 0.081 | 1400 | 1.9 | 50 |
ACM4520F-151 | 4.7x4.5x2.3 | 0.04 | 150 | 3.1 | 50 |
ACM4520F-231 | 4.7x4.5x2.3 | 0.045 | 230 | 3.0 | 50 |
ACM4520F-301 | 4.7x4.5x2.3 | 0.045 | 300 | 3.0 | 50 |
ACM4520F-421 | 4.7x4.5x2.3 | 0.05 | 420 | 2.5 | 50 |
ACM4520F-900 | 4.7x4.5x2.3 | 0.035 | 90 | 3.2 | 50 |
ACM4520F-102 | 4.7x4.5x2.3 | 0.068 | 1000 | 2.1 | 50 |
ACM4520F-701 | 4.7x4.5x2.3 | 0.059 | 700 | 2.2 | 50 |
ACM4520F-901 | 4.7x4.5x2.3 | 0.068 | 900 | 2.1 | 50 |
